د ټرانسفارمر ولتاژ مقررات



ټرانسفارمر د ولتاژ مقرراتو ته اړتیا لري په عمده توګه ځکه چې د گرډ ولتاژ بدلون او د بار بدلون به د ثانوي ولتاژ د بې ثباتۍ لامل شي، پدې توګه د بریښنایی تجهیزاتو نورمال عملیات اغیزه کوي، د ولتاژ تنظیم کولو هدف د تولید ولتاژ ثبات دی.



• د ولتاژ د بدلون اغیز

• په گرډ کې ولتاژ ثابت نه وي او د مختلفو فکتورونو (لکه د اکمالاتي کرښې اوږدوالی، د اکمالاتو ولتاژ کې بدلون او نور) له امله بدلون ومومي. دا بدلون به د ټرانسفارمر د ثانوي اړخ ولټاژ د بدلون لامل شي، که ولتاژ لوړ یا ټیټ وي، دا د بریښنا تجهیزاتو ته زیان رسولی شي یا په نورمال ډول کار کولو توان نلري.

• د بار د بدلون اغیزې

• د بار مختلف اندازې او د بریښنا فاکتورونه چې د ټرانسفارمر ثانوي اړخ پورې تړلي وي هم به په ثانوي ولتاژ کې د بدلون لامل شي. د مثال په توګه، که چیرې په یوه ټاکلې سیمه کې بار ناڅاپه زیات شي، او د ټرانسفارمر تولید ولتاژ د دې مطابق تنظیم شوی نه وي، په ساحه کې ولتاژ راټیټ کیدی شي، د تجهیزاتو نورمال عملیات اغیزه کوي.





2.1 تعریف

• د ولتاژ د تنظیم حد د اعظمي او لږ تر لږه ولتاژ ارزښتونو ترمنځ توپیر ته اشاره کوي چې یو ټرانسفارمر کولی شي د خپل ټاکل شوي ولتاژ پر بنسټ تنظیم کړي، معمولا د فیصدي په توګه څرګندیږي. د نل بدلونکي موقعیت بدلولو سره، ټرانسفارمر کولی شي ولتاژ د ټاکل شوي ولتاژ مقرراتو حد کې تنظیم کړي ترڅو د بریښنا سیسټم یا بار اړتیاوې پوره کړي.



2.2 د څرګندولو حالت

• د سلنه نمایندګي

د ولتاژ حد معمولا د ټاکل شوي ولتاژ سلنې په توګه څرګندیږي. د مثال په توګه، د ولتاژ د تنظیم حد ±2*2.5% په دې مانا چې د ټرانسفارمر ولتاژ د خپل ټاکل شوي ولتاژ څخه 5% زیات یا کمولی شي،

• د نلونو شمیر

د نل بدلونکي مختلف موقعیتونه د مختلف ولتاژونو سره مطابقت لري، او هر موقعیت ته د نل په نوم یادیږي. د ولتاژ مقرراتو لړۍ د دې نلونو موقعیت لخوا ټاکل کیږي.

• د ځانګړي ولتاژ ارزښت

د ولتاژ حد هم د یو ځانګړي ولتاژ ارزښت لخوا څرګند کیدی شي. د مثال په توګه، یو ټرانسفارمر د 110kV درجه شوي ولتاژ سره د 99kV او 121kV ترمنځ تنظیم کیدی شي که چیرې د ولتاژ مقرراتو حد ± 10٪ وي.





لنډیز

د هر ګیر (نل) د ګام اندازه 2.5٪ ده، د لومړني ګیر په توګه درجه بندي شوي ګیر (9م ګیر) سره، مثبت 8 ګیر ته، 2.5٪ په هر ګیر، منفي 8 ګیر ته، 2.5٪ هر ګیر، په ټولیز ډول 17 ګیر، د ولتاژ ټولیز تنظیم حد ±10٪، د ±8*1.25% په توګه لیکل شوی





3.1 د نه بار ولټاژ مقررات (NLTC)

تعریف

د نل بدلولو لپاره مناسب وي کله چې ټرانسفارمر ژوندی نه وي. دا د ولتاژ تنظیم کولو طریقه باید ترسره شي کله چې د ټرانسفارمر لومړني او ثانوي اړخونه د شبکې څخه منحل شي.

انګلیسي نوم

د نه بارولو نل بدلونکی (NLTC)

آف سرکټ نل چینجر (OCTC)

بې انرژی شوی نل بدلونکی (DETC)

د ولتاژ د تنظیم حد

د عمومي نه بار ولتاژ مقررات ±2*2.5%، 5 کچه ده





3.2 د بار کولو نل بدلونکی (OLTC)

تعریف

آن-لوډ ولتاژ تنظیم د ولتاژ تنظیم کولو میتود دی چې کولی شي د نل ګیر په بدلولو سره ولتاژ بدل کړي کله چې ټرانسفارمر د بار لاندې روان وي.

انګلیسي نوم:

د بار بار نل بدلونکی (OLTC)

د نل بدلولو بار (LTC)

د ولتاژ د تنظیم حد

حد نسبتا لوی دی، لکه ± 8 * 1.25٪، د 17 ګیر فشار تنظیم کول، یا لوی، لکه 21 ګیر



3.3 د بار بار سویچ اجزا

بدن بدل کړئ

• د ټانک دننه موقعیت لري، د فشار د تنظیم لپاره تړل شوی باد

ډول

د تیلو ډوب سویچ (د تیلو ډول)

• د تېلو ډوب شوي بار بار تنظیموونکی د ټرانسفارمر تیل د موصلیت او آرک اور وژنې وسیلې په توګه کاروي. کله چې د نل سویچ بدلوي، تیل د فزیکي او کیمیاوي پروسو له لارې مړ کیږي.

• ارزانه بیه، د 6W په اړه کورني، لکه شانګهای هومینګ، وارد شوي کیدای شي 5-6 ځله قیمت وي، لکه آلمان MR، سویډن ABB او داسې نور

د ویکیوم سویچ (د ویکیوم ډول)

• د ویکیوم آن بار ولټاژ تنظیم کوونکی د ویکیوم انټرپرټر کاروي. کله چې د نلونو بدلول، آرک په خالي چاپیریال کې په چټکۍ سره مړ کیږي.

• لوړ قیمت، د 21W په اړه کورني، لکه شانګهای هومینګ، وارد شوي کیدای شي 5-6 ځله قیمت وي، لکه آلمان MR، سویډن ABB او داسې نور

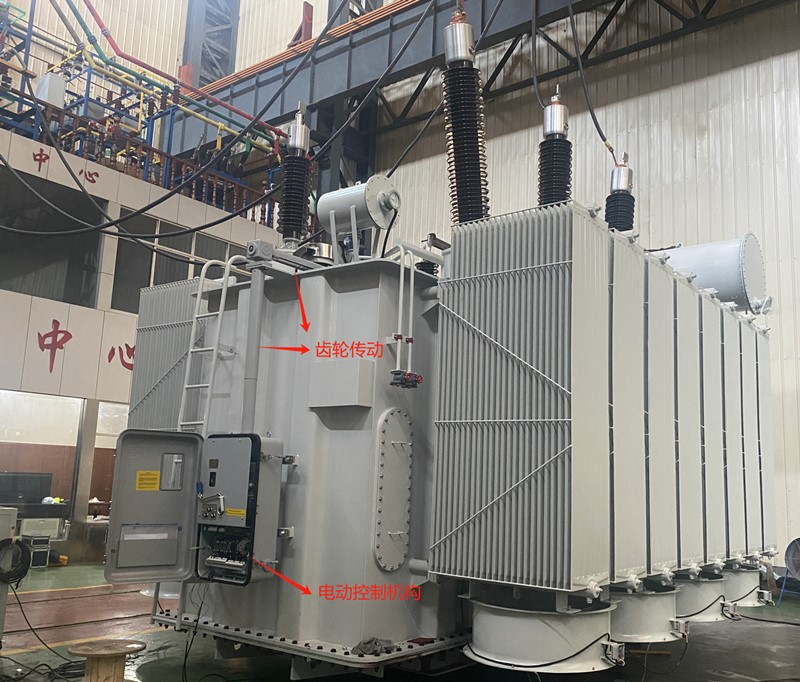

د موټر چلولو واحد

• دا د نل د بدلولو بشپړولو لپاره د سویچ چلولو مسولیت لري. د بریښنا میکانیزم د موټرو، ګیر ډرایو، کنټرول سیسټمونو، او داسې نورو څخه جوړ شوی دی، ترڅو محلي کنټرول او ریموټ کنټرول ترلاسه کړي.

• د موټرو ولتاژ: عام 400VAC، کیدای شي نور هم وي، د پیرودونکو اړتیاو مطابق





AVR (د اتومات ولټاژ تنظیم کوونکی)

AVR د محصول ولتاژ او ټاکل شوي ارزښت ترمینځ توپیر کشف کوي او په اتوماتيک ډول د جوش اوسني یا نل موقعیت تنظیموي ترڅو د محصول ولټاژ ثبات وساتي.





د ریموټ ټرانسفارمر کنټرول کابینې (RTCC)

د ټرانسفارمر فشار، تودوخې، د ګازو ریلونو او نورو سیګنالونو او همدارنګه د ولتاژ مقرراتو لیرې څارنه
