جینینګشن سکال بریښنایی شرکت، لم
500 KVA د پیډ نصب شوي ټرانسفارمر څه شی دی - 12.47/0.6 KV|کاناډا 2024
ظرفیت: 500kVA
ولتاژ: 12.47Grdy/7.2 X 4.16Grdy/2.4-0.6y/0.347 kV
فیچر: د IFD سره
زموږ د 500 kVA پیډ- نصب شوي ټرانسفارمر سره د باور وړ، موثره او خوندي بریښنا، د سوداګریز، استوګنې، او صنعتي کارونې لپاره د باثباته درې-پړاو بریښنا وړاندې کوي
01 جنرال
1.1 د پروژې توضیحات

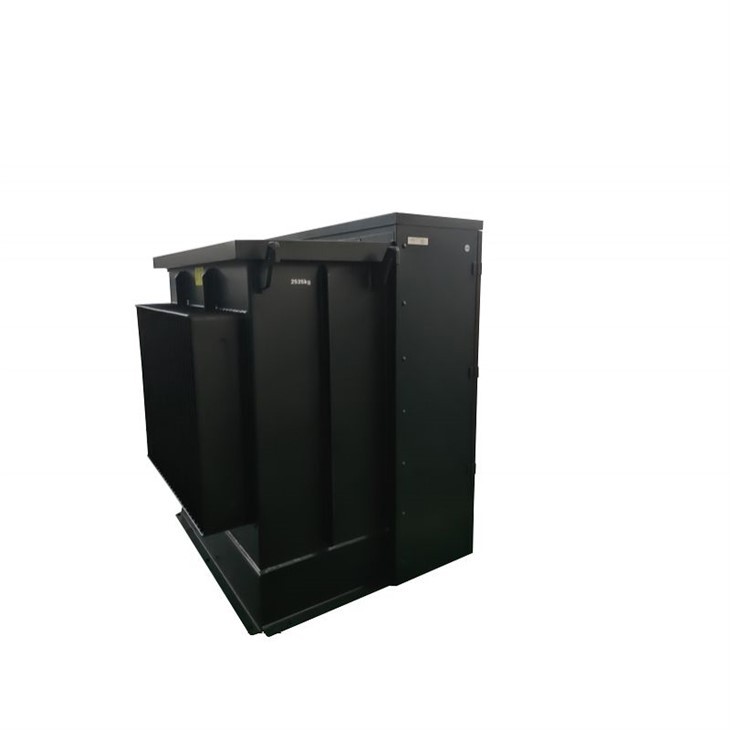

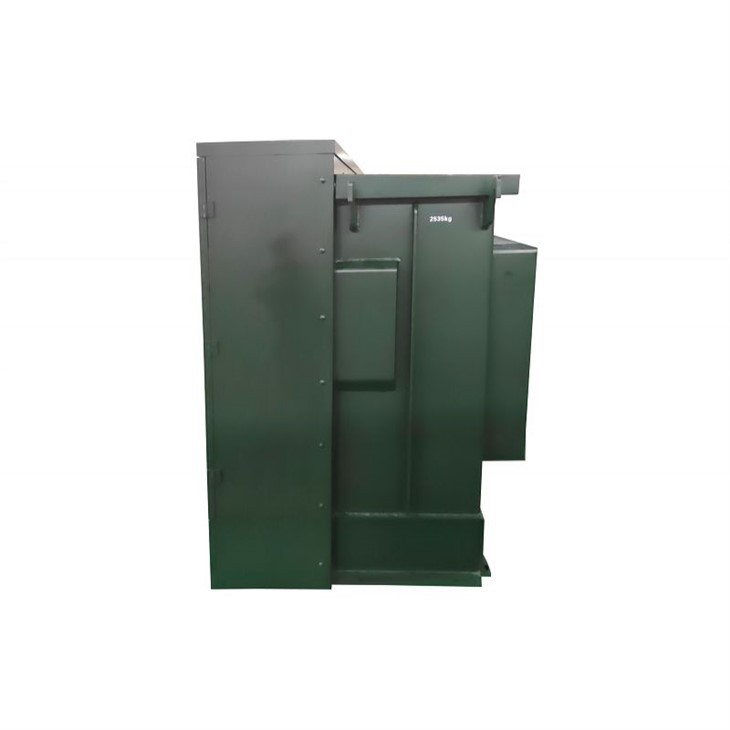

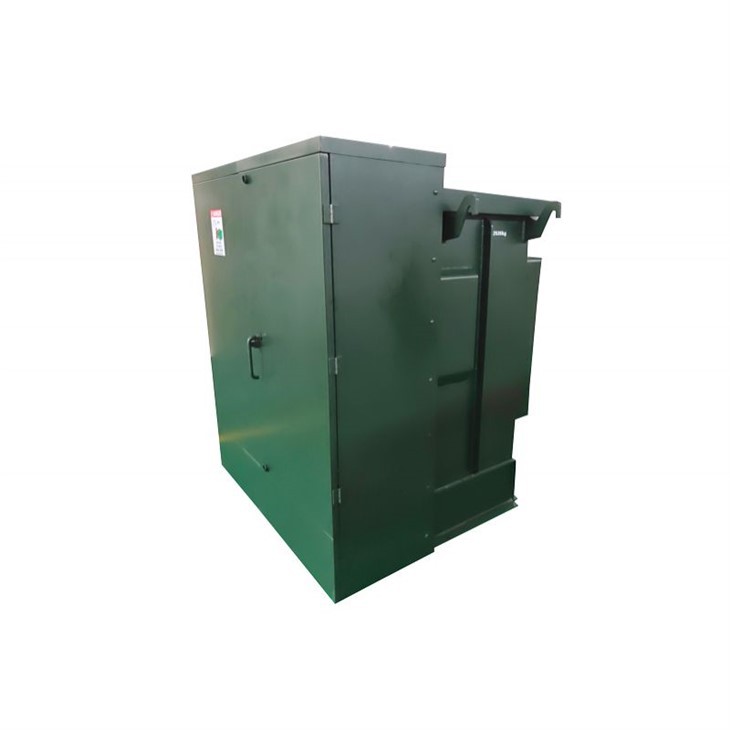

په 2024 کې، SCOTECH کاناډا ته د 500 kVA درې-فز پیډ- نصب شوي ټرانسفارمر چمتو کړ. دا د CSA C227.4:21 مطابق جوړ شوی او په سوداګریزو ودانیو، کورونو او کوچنیو فابریکو کې د باور وړ بریښنا کارولو لپاره جوړ شوی.
یو پیډ{0}} نصب شوی ټرانسفارمر یو ډول توزیع ټرانسفارمر دی چې د ځمکې په سطحه په کانکریټ بیس کې نصب شوی. دا په بشپړه توګه تړل شوی او معمولا یو مړ- مخکینۍ ډیزاین لري. دا د لوړ ولتاژ پرزې په تړل شوي کابینې کې ساتي. دا د عامو خلکو او د کارموندنې کارمندانو ساتنه کوي. دا د ساتنې لپاره اسانه لاسرسي ته هم اجازه ورکوي. یونټ یو مهر شوی پیډ لري- نصب شوی ډیزاین او د خوندي بیروني کارونې لپاره په کانکریټ پیډ کې ایښودل شوی. دا متوسط ولتاژ (12.47 / 4.16 kV) په ټیټ ولتاژ (0.6 kV) بدلوي او کاروونکو ته باثباته او موثر بریښنا چمتو کوي.
دا د معدني تیلو موصلیت سره د ONAN یخولو سیسټم وړاندې کوي ، د تودوخې عالي تحلیل او اوږد خدمت ژوند وړاندې کوي. ټرانسفارمر په لومړي اړخ کې 12.47 / 4.16 kV او په ثانوي اړخ کې 0.6 kV چلیږي. دا د YNyn0 ویکتور ګروپ کاروي ترڅو د درې- پړاو بریښنا متوازن وساتي. دا د المونیم بادونه، 5٪ خنډ، او 99.5٪ موثریت لري. دا د ټیټ زیانونو سره کار کوي او ولتاژ د بشپړ بار لاندې ساتي.
1.2 تخنیکي مشخصات
د 500kVA درې مرحلې پیډ نصب شوي ټرانسفارمر توضیحات او ډیټا شیټ
|
ته وسپارل شو
کاناډا
|
|
کال
2024
|
|
ډول
درې پړاو پیډ ماونټ ټرانسفارمر
|
|
معیاري
CSA C227.4:21
|
|
درجه بندي ځواک
500KVA
|
|
فریکونسی
60HZ
|
|
فیډ
لوپ
|
|
مخکی
مړ
|
|
پړاو
درې
|
|
د یخولو ډول
ONAN
|
|
د مایع موصلیت
د معدني تیلو
|
|
لومړني ولتاژ
12.47 (4.16) kV
|
|
ثانوي ولتاژ
0.6 kV
|
|
د ویکتور ګروپ
YNyn0
|
|
بادي مواد
المونیم
|
|
خنډ
5%
|
|
موثریت
99.5%
|
|
تڼیکی ټپ کړئ
NLTC
|
|
د ټایپ کولو سلسله
±2*2.5%
|
|
د بار کولو ضایع نشته
د 1090 W څخه لږ یا مساوي
|
|
د بار له لاسه ورکولو په اړه
د 5800 W څخه لږ یا مساوي
|
|
لوازم
معیاري ترتیب
|
1.3 رسمونه
د 500kVA درې فیز پیډ نصب شوي ټرانسفارمر ډراینګ او نوم پلیټ
 |
 |
02 تولید
2.1 کور
پنځه-د غړو ډیزاین اصلي قوي ملاتړ او توازن ورکوي. دا د فلوکس لیک او لنډ{2}} سرکټ فشار کمولو کې مرسته کوي. دا جوړښت ټرانسفارمر خوندي، باثباته او دوامدار کوي، حتی کله چې دا په دروند بار یا بهر شرایطو کې کار کوي.
2.2 باد
په ځانګړې توګه د YNyn0 ترتیب لپاره، کارګران د باد کولو په وخت کې بې طرفه نقطې او د پړاو بیلانس ته ځانګړې پاملرنه کوي ترڅو د درې-پړاو مقناطیسي سرکټ بیلانس او لنډ-سرکټ مقاومت ډاډمن کړي. د کمپیکٹ باد ډیزاین د مطلوب تودوخې ساتلو پرمهال زیانونه کموي.
2.3 ټانک
د ټرانسفارمر ټانک د بولټ شوي پوښ سره مهر شوی او د نرم فولاد څخه جوړ شوی. دا کولی شي د 50 kPa داخلي فشار پرته له کوم لیک یا دایمي تخریب څخه د 0.25٪ څخه ډیر د سطحي ډیګونال څخه واخلي. کابینه د دې لپاره ډیزاین شوې چې د خیانت-مقاومت او د هوا-مقاومت وي. د کیپټیو پینټا هیډ بولټونه د CSA C227.4 اړتیاو سره سم کارول کیږي.
2.4 وروستۍ مجلس
موږ معیاري عملیاتي پروسیجرونو ته غاړه کیږدو، د ټرانسفارمر اسمبلۍ د هر مرحلې لپاره واضح لارښود چمتو کول او د لاسي عملیاتو ناڅرګندتیا کمول. د مسلکي ټیم پرمختیایي سیسټم سره یوځای، د سیستماتیک روزنې او د ماسټر{1}}د زده کړې میکانیزم له لارې، موږ ډاډ ترلاسه کوو چې هر چلونکی د لوړ-معیاري کار کولو وړتیا لري. د پروسې او خلکو دا مناسب ترکیب زموږ د خورا باثباته محصول کیفیت بنسټ جوړوي.
03 ازموینه
د معیاري او معمول ازموینې ازموینه
|
CSA C227.4-21 |
درې-پړاو، پیډ-د توزیع ټرانسفارمر نصب شوي د جلا کولو وړ موصل شوي لوړ ولتاژ نښلونکو سره |
|
CSA-C802.1-13 (R2022) |
د مایعاتو- ډک شوي توزیع ټرانسفارمر لپاره لږترلږه موثریت ارزښتونه |
1. د مقاومت اندازه کول
2. د تناسب ازموینې
3. د مرحلې اړیکې ازموینه
4. نه د بار له لاسه ورکول او نه د اوسني بار بار
5. د بار د ضایعاتو مخنیوی ولتاژ او موثریت
6. پلي شوي ولتاژ ازموینه
7. د ولتاژ په مقابل کې د هڅونې ازموینه
8. د مایع ډوب شوي ټرانسفارمرونو لپاره د فشار سره د لیک ازموینه
9. د موصلیت مقاومت اندازه کول
10. د تیلو Dielectric ازموینه
د ازموینې پایلې
|
|
د ازموینې توکي |
واحد |
منل ارزښتونه |
اندازه شوي ارزښتونه |
پایله |
|
1 |
د مقاومت اندازه کول |
% |
د اعظمي مقاومت انډول کچه |
1.27 |
پاس |
|
2 |
د تناسب ازموینې |
% |
په اصلي نل کې د ولتاژ تناسب انحراف: له 0.5٪ څخه کم یا مساوي |
-0.04-0.10 |
پاس |
|
3 |
مرحله-د اړیکو ازموینې |
/ |
YNyn0 |
YNyn0 |
پاس |
|
4 |
نه-د بارولو ضایعات او د جوش جریان |
/ |
I0 :: اندازه شوي ارزښت وړاندې کوي |
0.37% |
پاس |
|
P0: اندازه شوي ارزښت چمتو کړئ |
0.7317kW |
||||
|
د بار د ضایع کیدو لپاره زغم +10٪ دی |
/ |
||||
|
5 |
د بار د ضایعاتو مخنیوی ولتاژ او موثریت |
/ |
t: 85 درجې د خنډ لپاره زغم ± 7.5٪ دی د ټول بار له لاسه ورکولو زغم +6٪ دی |
/ |
پاس |
|
Z٪: اندازه شوی ارزښت |
5.35% |
||||
|
Pk: اندازه شوی ارزښت |
4.483kW |
||||
|
Pt: اندازه شوی ارزښت |
5.247kW |
||||
|
موثریت له 99.05٪ څخه کم نه وي |
99.29% |
||||
|
6 |
پلي شوي ولتاژ ازموینه |
kV |
HV: 34kV 60s LV: 10kV 60s |
د ازموینې ولتاژ سقوط نه پیښیږي |
پاس |
|
7 |
هڅول شوي ولتاژ سره مقاومت ازموینه |
kV |
پلي شوي ولتاژ (KV): 2 ار |
د ازموینې ولتاژ سقوط نه پیښیږي |
پاس |
|
موده: 30 |
|||||
|
فریکونسی (HZ): 240 |
|||||
|
8 |
د لیکو ازموینه |
kPa |
تطبیق شوی فشار: 20kPA موده: 12h |
نه لیک او نه تاوان |
پاس |
|
9 |
د موصلیت مقاومت اندازه کول |
GΩ |
LV-HV تر ځمکې پورې |
7.8 |
/ |
|
HV&LV ځمکې ته |
8.0 |
||||
|
10 |
د تیلو ازموینه |
/ |
ډایالټریک ځواک؛ |
51.8 kv |
پاس |
|
د رطوبت مواد |
11.5 mg/kg |
||||
|
د ضایع کیدو عامل |
0.00298% |
||||
|
د فوران تحلیل |
د 0.1 څخه لږ یا مساوي |
||||
|
د ګاز کروماتګرافي تحلیل |
/ |
04 بسته بندي او بار وړل
05 سایټ او لنډیز
زموږ د 500 kVA درې-فز پیډ- نصب شوي ټرانسفارمر د کاناډا د توزیع شبکو لپاره د باور وړ او اغیزمن بریښنا ورکوي. دا د CSA C227.4:21 معیارونه پوره کوي. ټرانسفارمر یو قوي پنځه- د غړو کور او دقیق المونیم بادونه لري. ټانک مهر او د هوا ضد دی. ماهر کارګران هر واحد په احتیاط سره راټولوي. ټرانسفارمر د درې{11}} پړاو بریښنا متوازن ساتي او د ټیټ ضایعاتو سره چلوي. دا د ONAN کولنګ کاروي او د بشپړ بار لاندې مستحکم ولتاژ ورکوي.
هوښيار ټکي: د پیډ نصب شوي ټرانسفارمر څه شی دی، جوړونکی، عرضه کوونکي، قیمت، لګښت
