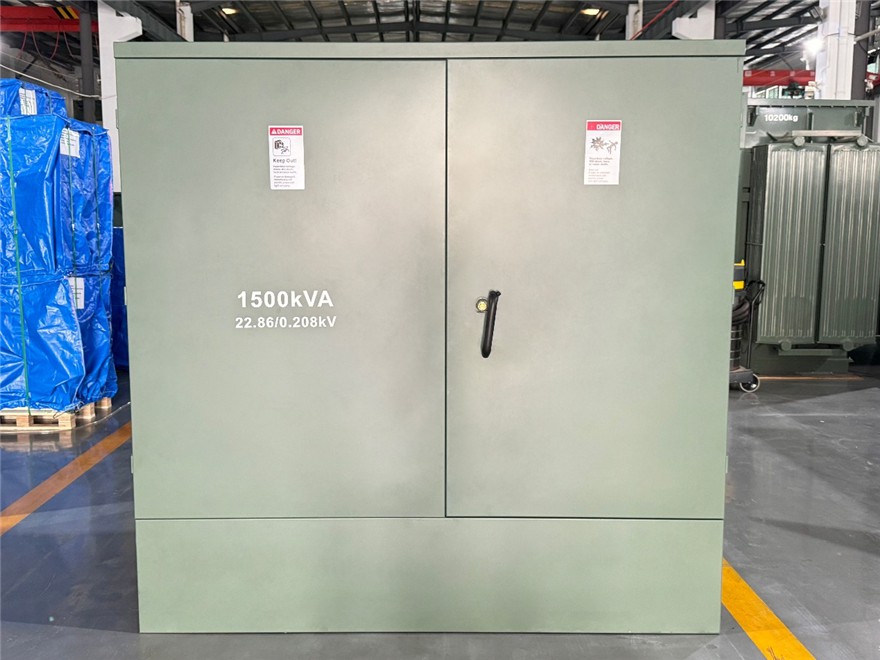

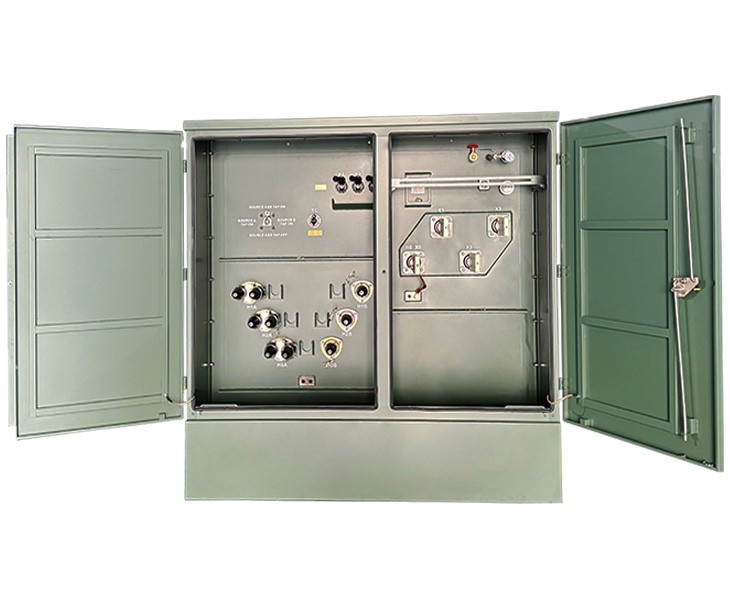

1500 kVA Mount Transformer-22.86/0.208 kV|امریکا 2024

01 جنرال

1.1 د پروژې پس منظر

د 1500 kVA پیډ نصب شوی ټرانسفارمر په 2024 کې امریکا ته وسپارل شو. د ټرانسفارمر درجه بندي ځواک 1500 kVA دی د ONAN کولنګ سره. لومړنی ولتاژ 22.86kV دی د ±2*2.5% tapping range (NLTC) سره، ثانوي ولتاژ 0.208kV دی، دوی د YNyn0 ویکتور ګروپ جوړ کړی، او دا یو لوپ فیډ او مړ مخکی ټرانسفارمر دی. د پیډ نصب شوي ټرانسفارمر یو کمپیکٹ، مخکې نصب شوي بهرنۍ بریښنا تجهیزات دي، چې په پراخه توګه د توزیع شبکې کې کارول کیږي. دا د لوړ ولتاژ سویچونه، ټرانسفارمرونه او د ټیټ{13}} ولتاژ توزیع وسایل په یوه بکس کې مدغم کوي، چې په اندازې کې کوچنی دی او لږ ساحه نیسي، او د محدودو ځایونو لپاره مناسبه ده. د پیډ نصب شوی ټرانسفارمر یو مخکې نصب شوی جوړښت دی، یوازې د سایټ اتصال ته اړتیا لري، د نصب کولو او کمولو وخت لنډ دی، د حرکت او پراخولو لپاره اسانه دی. په بشپړ ډول مهر شوي، په بشپړه توګه موصل شوي ډیزاین سره، د بکس مواد ښه ضد{18}}سنگ، واټر پروف، دوړو{19}}ثبوت فعالیت لري، د مختلفو سختو چاپیریالونو لپاره مناسب دی. مدغم شوی ډیزاین لګښت کموي او د صنعتي پارکونو، د استوګنې ټولنو او د کلیو د بریښنا شبکې بدلون لپاره مناسب دی.

Our three-phase pad-mounted transformers are engineered to address critical grid challenges in demanding environments like the U.S. Gulf Coast, where units must withstand Category 4 hurricane winds and salt-rich atmospheres while fitting within 2.5-meter urban footprints. Constructed with 304 stainless steel tanks, hybrid foil-wire windings, and IP68 sealing, these transformers achieve >99٪ موثریت، د بار ضایعات 20٪ کموي، او د 5 pC څخه کم د جزوی خارج کیدو کچه وړاندې کوي. د ریښتیني- وخت څارنې سینسرونو سره مدغم شوي، دوی د وړاندوینې ساتنه فعالوي او د بندیدو غبرګون وخت 40٪ کموي، د طوفان-د انعطاف وړ زیربنا سره اسانتیاوې چمتو کوي چې د خدماتو ژوند 35 کلونو ته غزوي او په سختو ساحلونو یا لوړ- ښاري غوښتنلیک کې د ملکیت ټول لګښت کموي.

1.2 تخنیکي مشخصات

د 1500 kVA ټرانسفارمر مشخصات ډول او ډیټا شیټ

1.3 رسمونه

د 1500 kVA پیډ نصب شوي ټرانسفارمر ډیاګرام رسم او اندازه.

02 تولید

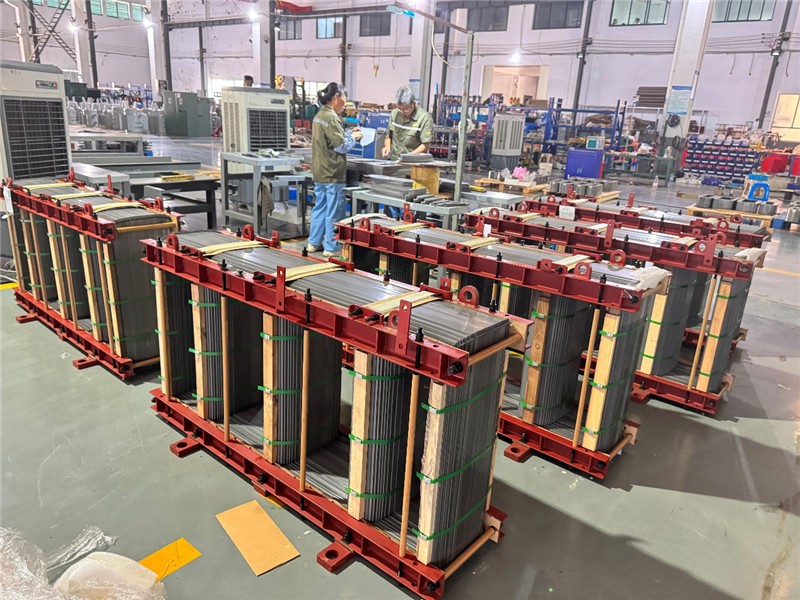

2.1 کور

پنځه-د غړو اصلي ډیزاین دوه مرستندویه فلکس اضافه کوي-اعضاء بیرته ستندرد درې-پړاو ترتیب ته راګرځوي، په گرډ غوښتنلیکونو کې د مقناطیسي عدم توازن غوره اداره کول فعالوي. د اضافي جریان لپاره د کنټرول شوي لارو په چمتو کولو سره، دا د غیر متوازن بارونو لاندې د اصلي سنتریت مخه نیسي-په شبکه کې چې د لمریز تولید یا صنعتي بارونو سره عام دي-د 25٪ لخوا بې ځایه ضایع کموي او د 130٪ ډیر بار شرایطو کې موثریت ساتي. دا د اوږد موصلیت ژوند پایله کوي، عملیاتي لګښتونه کموي، او د پیچلي بار پروفایلونو اداره کولو لپاره د اسانتیاوو لپاره د گرډ ثبات وده کوي.

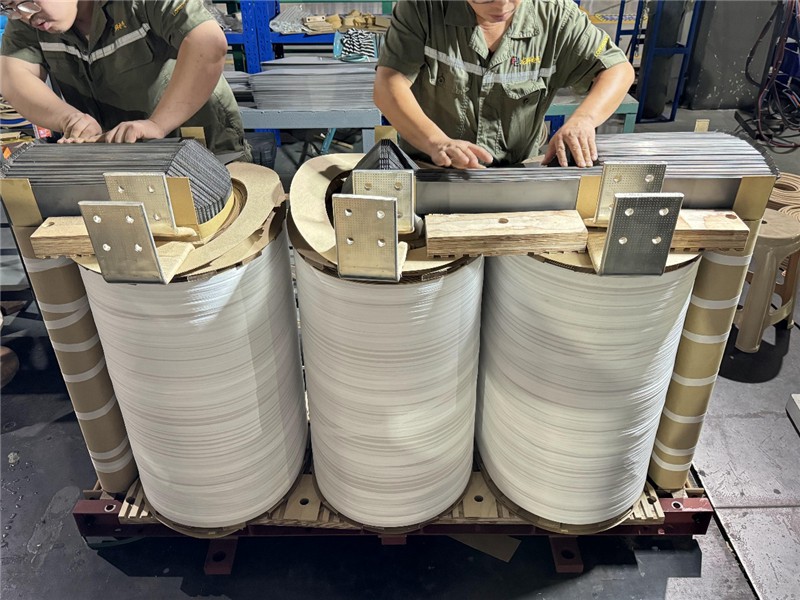

2.2 باد

د ټرانسفارمر باد د YNyn0 ارتباط ګروپ غوره کوي، او دواړه د لوړ ولتاژ اړخ (YN) او د ټیټ ولتاژ اړخ (yn) د غیر جانبدار نقطې سره مینځل شوي، کوم چې د سیسټم د ولتاژ ثبات ښه کولو لپاره مناسب دی. کله چې د درې - پړاو بار غیر متوازن وي، د ټرانسفارمر بې طرفه نقطه کولی شي د صفر ترتیب جریان لپاره لاره چمتو کړي ترڅو د سیسټم ولتاژ باندې تاثیر کم کړي. د بې طرفه ځمکې سره، د سیسټم په غیر جانبدار ولتاژ یا د صفر ترتیب جریان کې بدلونونه په چټکۍ سره د نیمګړتیاوو د موندلو لپاره کارول کیدی شي، لکه د ځمکې د واحد- پړاو نیمګړتیاوې.

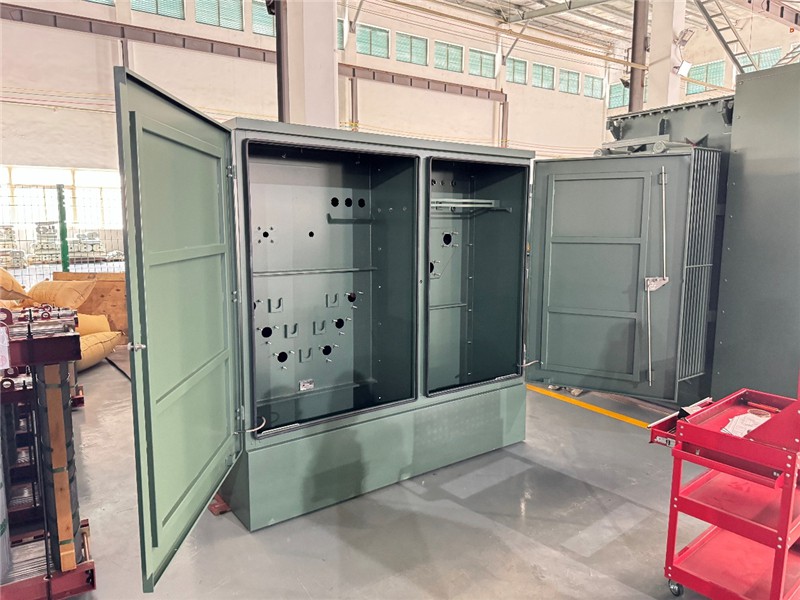

2.3 ټانک

د امریکایی ټانک ټرانسفارمر یو مدغم ډیزاین ، کمپیکٹ اندازه ، کوچني نقشه ، د ښاري چاپیریال لپاره مناسب ، د ټولنې بریښنا توزیع او نور فرصتونه غوره کوي چې د ځای خوندي کولو ته اړتیا لري. ټانک معمولا د لوړ دقت ویلډینګ پروسه او د سیل کولو جوړښت غوره کوي ترڅو په مؤثره توګه د ټرانسفارمر تیلو لیکیدو یا د بهرنۍ هوا او اوبو ننوتلو مخه ونیسي. د فشار کمولو والو او د چاودیدونکو توکو- سره سمبال شوی ترڅو خوندي عملیات یقیني کړي. ټانک د لوړ کیفیت سټینلیس فولادو څخه جوړ شوی او د زنګون محافظت سره درملنه شوی (د مثال په توګه ، د ګرم ډیپ ګالونیزینګ ، سپری یا سپری ایپوکسي کوټینګ). د ښه سنکنرن مقاومت او د چاپیریال تخریب مقاومت سره، د رطوبت، مالګې سپری، صنعتي ککړتیا او نورو سخت چاپیریال لپاره مناسب. ټانک د کرګیډ شیټونو سره ډیزاین شوی ترڅو کافي میخانیکي لچک چمتو کړي ترڅو د تودوخې د بدلونونو له امله د ټرانسفارمر تیلو حجم پراخیدو یا انقباض جذب کړي ، پرته له دې چې د تیلو خپلواک بالښت ته اړتیا ولري.

2.4 وروستۍ مجلس

د بشپړولو وروستی پړاو د دقیق-تورک شوي بریښنایی اتصالاتو سره پیل کیږي چې د مایکرو-اوم ازموینې له لارې تایید شوي ترڅو ډاډ ترلاسه شي<5% phase imbalance, followed by a vacuum-assisted oil filling process that achieves <0.5% gas content in the insulating fluid. The cooling system undergoes cyclic pressure testing at 1.5× operating pressure with thermal imaging confirming ±2°C temperature uniformity across radiators. Insulation resistance testing at 5kV DC validates >د 1000 MΩ قطبي کولو شاخص، د IEEE C57.12.00 اړتیاو څخه ډیر دی، پداسې حال کې چې IP68- د دوه ګوني EPDM ګاسکیټ سره درجه بندي بندول د هرمیټیک سیل کول بشپړوي-د 8-ساعت انرژی چمتووالی فعالوي او د لوړ نصب کولو ناکامۍ یا همغږي-ریلیټیټ ناکامي له منځه وړي.

03 ازموینه

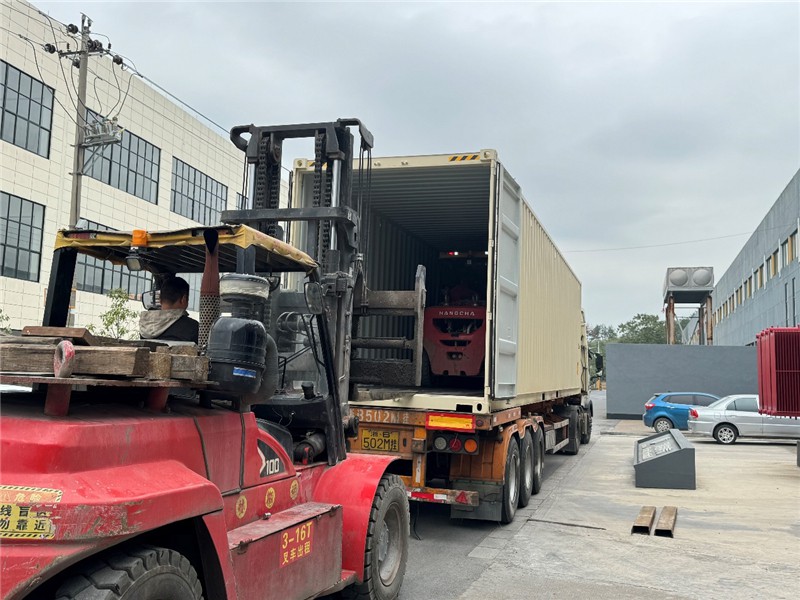

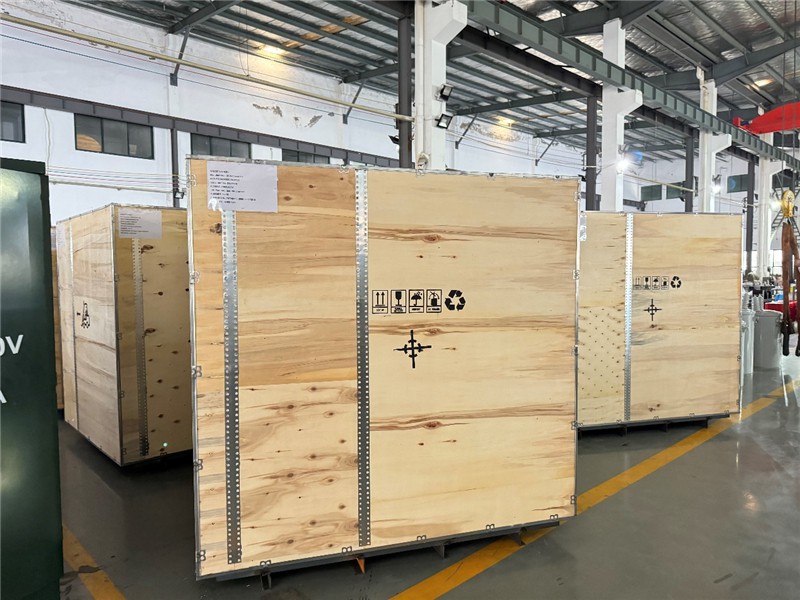

04 بسته بندي او بار وړل

05 سایټ او لنډیز

زموږ درې-فز پیډ-ماونټ شوی ټرانسفارمر د خپل هایبرډ ورق-وینډینګ ډیزاین او IP68-سیل شوي 304 سټینلیس سټیل ټانک له لارې 99.7٪ عملیاتي موثریت وړاندې کوي ، د زنګ سره اسانتیاوې چمتو کوي-د ژوند مقاومت لرونکي حل لپاره- د ژوند مقاومت لرونکي حل{3} او لوړ{16}} ښاري چاپیریالونه. کمپیکٹ ابعاد (د 2.5m پلنوالی څخه کم) په ځای کې مستقیم نصب کول فعالوي{18}} محدود سب سټیشنونه، پداسې حال کې چې مدغم IoT سینسر د وړاندوینې بار نظارت له لارې د بندیدو غبرګون وخت 40٪ کموي. د IEEE C57.12.00 معیارونو سره د 65 kA شارټ سرکیټ سره د مقاومت وړتیا سره انجینر شوی، دا د ژوند د ساتنې لګښتونه 30٪ کموي - د وړتیا وړ اسانتیاوې د شبکې عصري کولو اهدافو او د توزیع شبکې غوښتنې کې دوامدار عملیات دواړه ترلاسه کولو لپاره.
